15 octobre 2016On a réalisé le support de la maquette dans un article précédent, il est temps de le customiser.
On va le peindre en noir, et lui ajouter des leds sur 3 de ses cotés. Les largeurs accueilleront chacune 10 leds, et la longueur en aura 20.
On commence par réaliser les trous à la perceuse. Rien de bien compliqué: on tire un trait horizontal qui longe toute la planche, et on réparti équitablement les trous à réaliser.
Attention à ne pas faire de trou au niveau de l’enchevêtrement intérieur.
Il est temps de préparer le cadre pour le câblage des leds qu’il va accueillir par la suite.
Pour ce faire, on utilise deux câbles électriques qui vont longer le cadre. Les leds seront connectées en parallèle à ce cable. C’est le principe même de ce qu’on appelle un bus.
Le cable + passe au dessus des trous. Le câble – passe en dessous.
Pour fixer les câbles au cadre, j’utilise des punaises. Une chose interessante avec les punaises, c’est qu’elles sont généralement en métal, donc conductrices. On peut s’en assurer en utilisant un ohm mètre. Sur la photo ci dessus, je plante deux punaises dans le câble de bus, et je connecte les bornes du ohm metre sur chaque punaise. Si l’afficheur donne une valeur proche de 0, cela signifie qu’il y a contact. Et s’il y a contact, c’est que les punaises conduisent l’électricité.
Cela nous sera grandement utile pour la suite. Nous y reviendrons. Pour le moment, on va commencer la première couche de peinture.
Le support sera au final peint en noir. Toutefois, le medium est un bois plutôt lisse. il faut donc lui mettre une sous couche afin de permettre à la peinture d’accrocher correctement.
Il existe des rouleaux de peinture pour le bois. Ils favorise une bonne répartition de la peinture sur le support.
En une bonne demi heure, tout est peint. Il ne reste plus qu’à attendre 12 heures avant de mettre la couche de noir. Voila qui tombe bien, il faut préparer les leds…
Voici les 40 leds dont nous aurons besoin. Il s’agit de leur souder pour chacune une extension de fil électrique, en respectant le code couleur standard: rouge = borne + et noir = borne -.
Cela prendra quelques heures, mais vous y gagnerez grandement en terme de temps par la suite.

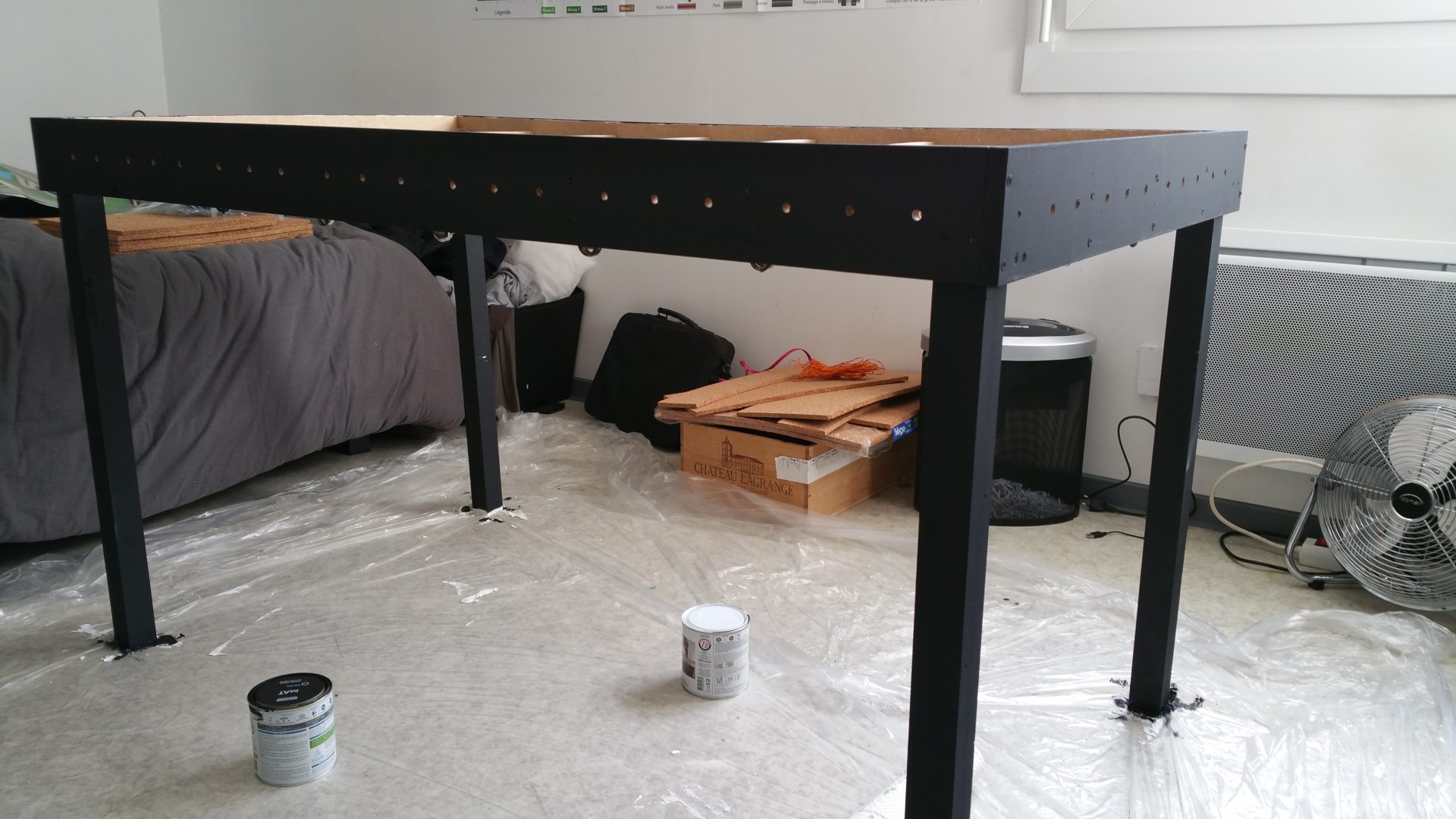

La sous couche sèche, on enchaîne avec la couche de noir. Je n’ai pas eu besoin de mettre une seconde couche de noir. Toutefois, selon le bois, il est possible qu’une deuxième couche soit nécessaire.
Lorsque tout est sec, il est temps de placer les supports des leds dans les trous que l’on a fait un peu plus tôt.
Il suffit d’un peu de colle, et de 40 embases.
Le truc consiste à encoller l’extrémité de l’embase, puis de l’insérer dans son logement. La colle va alors s’étaler tous le long, et favoriser un bon maintient.
Lorsque toutes les embases sont en place, et collées, on peut commencer à disposer les leds.
Les leds tiennent naturellement bien dans leurs embases, mais il vaut mieux les fixer solidement au cadre.
Pour ce faire, on encolle à chaud, en insérant la colle à intérieur du trou de la led. La colle à chaud n’est pas conductrice lorsqu’elle est sèche, donc aucun risque de court circuit. Au contraire, elle évitera ce genre de problème.
Vient le moment de connecter les leds. On a vu plus haut que les punaises étaient conductrices d’électricité. J’utilise donc une punaise qui traverse le fil électrique de la led ainsi que le bus, assurant ainsi une connexion. Mieux, elle se fixe ensuite dans le bois, ce qui maintient tout l’ensemble.
Ainsi, en cas de nécessité, il est possible de remplacer une led défectueuse sans difficulté.
Les 40 leds sont raccordées de la même façon.
Tadam ! On en a terminé pour le support. Du coup j’ai placé le plan de la maquette, ainsi que les éléments déjà réalisés à leurs emplacements respectifs.
2 Comments
salut ton site et super je souhaiterai avoir les références des leds plus le fil et si il faut un transformateur
merci
Bonjour,
Les leds que j’ai utilisé sont des leds blanches de 5mm ultra lumineuses (18000mcd).
Pour la réalisation du support de la maquette, j’avais commandé ces leds sur Ebay. Toutefois, vous les trouverez également ainsi que d’autres couleurs sur des sites spécialisés, comme Selectronic, led1.de ou bien encore gotronic.fr
Quand au fil, j’ai utilisé pour le bus un fil haute qualité normalement utilisé en HiFi.
Il doit être plus gros que celui des leds car il supporte la totalité du courant de toutes les lumières connectées dessus. Il faut donc avoir une section de cable plus importante afin d’éviter qu’il chauffe.
Enfin, la tension utilisé dépend de la led. Pour celles que j’ai utilisé sur le support, une tension de 3V était necessaire.
J’ai donc acheté en magasin de bricolage un transformateur qui me permet de sélectionner la tension de sortie. Vous pouvez en trouver pour une dizaine d’euro dans les LeroyMerlin ou Brico Depot.
